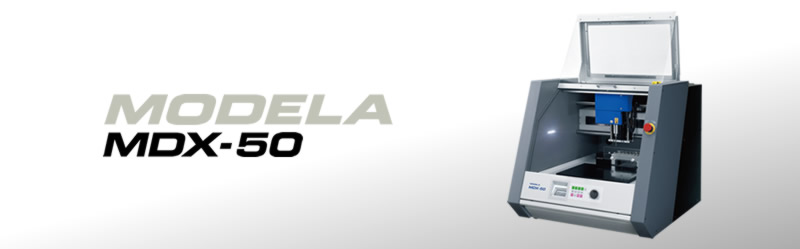

MODELA MDX-50
★MDX40→50買い替えキャンペーン詳細ダウンロード お問い合わせはこちらから
アイデアをすばやく具現化し、スピーディーな“ものづくり”が求められる時代。
ローランド ディー.ジー. 「MODELA MDX-50」は、さまざまな樹脂素材に対応し、最終製品と同じ素材を切削可能。さらに、高精度な切削で曲面まで美しく仕上げられるため、リアルな試作で細部のデザインチェックや構造検証ができます。
自動で刃物を交換できる「オートツールチェンジャー」や、オプションの「回転軸ユニット」により、夜間のフルオート加工も可能で、手間と時間を大幅に削減。 デスクトップサイズで、経験がなくても簡単に操作できるなど、デザインモデルやワークキングモデル製作をはじめ、パーツや治具の内製化まで、あらゆる現場で“ものづくり”のプロセスを革新します。
主な特徴

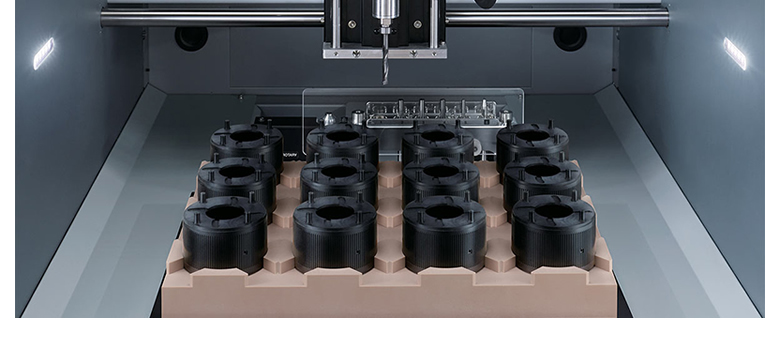

さまざまなリアルマテリアルでの切削加工を実現
ABS、MCナイロン、木材、ケミカルウッド、アクリル、スチレンボード、POM、ワックス、 など
ワークフローの自動化で作業時間を短縮

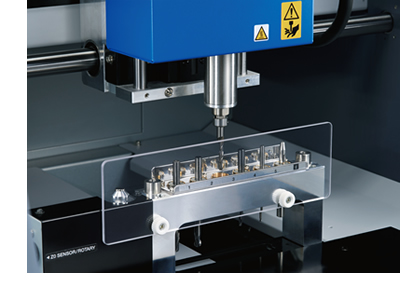

最大6本のツールを自動で交換するオートツールチェンジャーを標準装備した「MDX-50」。
ツール交換に伴うダウンタイムが発生せず、荒削りから仕上げまで一気に自動運転が可能です。工具長計測や補正値の登録も自動的に行うため、はじめての方でも安心して取り扱えます。
NCコード対応
NCコードに対応。工業高校、高等専門学校、大学などの教育機関では、NCコードを使用した機械工作を学ぶツールとして活用いただけます。

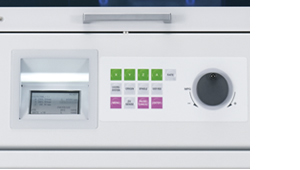

本体、コンピューター、どちらからでも簡単操作
どのデバイスからでもアクセスできる安全な Web リンクで設計を共有し、レビュー、朱書き、コメントの追加を行えます。
加工事例
1.車のミラー │ 社内MDX-50サンプルカット
3DCAD Fusion360により、モデリング、NCデータを作成し、3D切削加工機MDX-50により、加工をしました。
2.ゲーム機パネル │ 社内MDX-50サンプルカット
3DCAD Fusion360により、モデリング、NCデータを作成し、3D切削加工機MDX-50により、加工をしました。

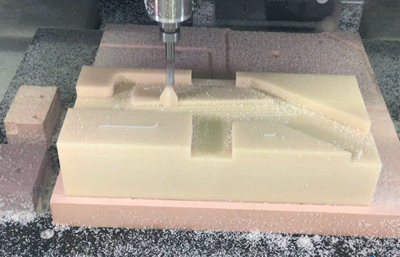

3.ABS │ 粗削り工具の検証
用途 ：粗削り加工
材質 ：ABS
使用CAMソフト：Fusion360
工具：ダイジェット社製 アルミ加工用ラフィングエンドミル
型番：AL-OCRS3060
工具径：Φ6ｍｍ
- 負荷制御加工
回転数10000rpm 送り1200mm/min 切込深さ5mm 最適負荷1mm - MDX50付属ソフトのSRP Playerでは Φ6mmフラットエンドミルの粗削り条件は 回転数15000rpm 送り1200mm/min 切込深さ0.8ｍｍ 切削幅1.8mmとなります。
- Fusion360の負荷制御加工と粗削りに特化した工具を使用することで安定しつつ加工時間を短縮することが可能です。
仕様
| MDX-50 | |
|---|---|
| 加工可能な材料 | 樹脂・木材 |
| 動作範囲 | 400（X）mm 305（Y）mm 135（Z）mm |
| 外形寸法/重量 | 760（W）mm 900（D）mm 732（H）mm 122kg |
| ATC | 標準装備：6本 |
| 最大工具径 | φ6mm(取付可能ツールシャンク径： φ6mm、φ4mm、φ3mm) |
| スピンドル回転速度 | 4000〜15000rpm |
| 機械的分解能 | 0.01mm |
| コンプレッサー | 不要 |
| 電源 | 100V |
| 消費電力 | 約95W |
