Einscan
ハンドヘルド3Dスキャナー「EinScan Pro 2X/2X」シリーズは、ポータブルスキャンと高精度スキャンのニーズを満足させる多機能3Dスキャナーです。使用用途に合わせ、三脚に固定してスキャンするモードと、ハンドヘルドスキャンの2通りのスキャンモードを切り替えられます。
最大0.04mmのスキャン精度とCADデータに変換するソフトを標準装備、 ￥889,000という低価格ながらプロ仕様の機能を備えています。

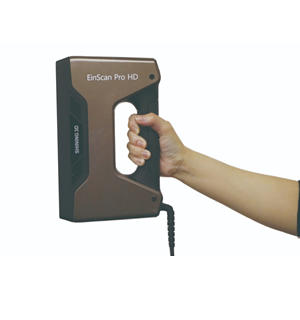

ハンドヘルドスキャンモード
ハンドヘルド：HDスキャンモード
スキャン対象物にマーカーを貼り、マーカーで位置合わせを行うスキャン方法です。大きなものを高精度でスキャンする場合に最適なモードです。
※カラーデータの取得はできません。
ハンドヘルド：高速スキャンモード
スキャン対象物の形状で位置合わせを行うスキャン方法です。HDスキャンモードよりも精度は落ちますが、スキャン時間が短く、カラー取得モジュールを使用することでカラーデータの取得が可能です。

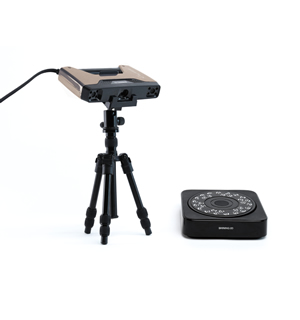

固定スキャンモード
固定：オートスキャンモード
三脚とターンテーブルを使用する自動スキャンモードです。ターンテーブルのマーカーを基準に位置合わせを行います。対象物の向きを変えて追加スキャンした後に自動でデータ位置を合わせるため、精細な3Dスキャンが可能です。
固定：フリースキャンモード
三脚を使用するモードです。マーカーまたは形状の特徴点による位置合わせを行います。シングルスキャンを繰り返すことで大きいサイズのスキャンが可能なため、ターンテーブルに乗らないサイズの対象物のスキャンに向いています。
製品スペック
| EinScan Pro 2X | ||||
| スキャンモード | ハンドヘルド | オートスキャン | フリースキャン | |
| HDスキャン | 高速スキャン | |||
| 精 度 | 0.05mm | 0.1mm | シングルスキャン 精度：0.04mm |
シングルスキャン 精度：0.04mm |
| スキャンスピード | 20fps 100,000点 / 秒 |
30fps 1,500,000点 / 秒 |
シングルスキャン：1秒以下 | シングルスキャン：1秒以下 |
| ポイントデータ精度 | 0.2〜2mm | 0.2〜2mm | 0.16mm | |
| シングルスキャン 範囲 |
135×100mm〜225×170mm | |||
| 被写界深度 | ±100mm | |||
| 作業距離 | 400mm | |||
| 光源 | 白色LED | |||
| 位置合わせ方法 | マーカーポイント | 形状合わせ | ターンテーブル回転 | マーカー位置合わせ 形状合わせ |
| テクスチャスキャン | 不可 | 可能（オプション：カラー取得モジュールが必要） | ||
| 屋外での使用 | 不可（自然光の影響がある為） | |||
| 特殊なスキャン対象 | — | 表面状態により 対応が必要 |
ー | ー |
| 透明・反射するマテリアル、黒い被写体の場合は、スキャン前に粉末スプレーを行ってください | ||||
| 出力フォーマット | OBJ / PLY / STL / ASC / P3 / 3MF | |||
| 本体重量 | 1.13kg（ケーブルを含む重量） | |||
| EinScan Pro 2X Plus | ||||
| スキャンモード | ハンドヘルド | オートスキャン | フリースキャン | |
| HDスキャン | 高速スキャン | |||
| 精 度 | 0.05mm | 0.1mm | シングルスキャン 精度：0.04mm |
シングルスキャン 精度：0.04mm |
| スキャンスピード | 20fps 1,100,000点 / 秒 |
30fps 1,500,000点 / 秒 |
シングルスキャン： 0.5秒以下 |
シングルスキャン： 0.5秒以下 |
| ポイントデータ精度 | 0.2〜3mm | 0.25〜3mm | 0.24mm | |
| シングルスキャン 範囲 |
208×136mm〜312×204mm | |||
| 被写界深度 | ±100mm | |||
| 作業距離 | 510mm | |||
| 光源 | 白色LED | |||
| 位置合わせ方法 | マーカーポイント | 形状合わせ | ターンテーブル回転 | マーカー位置合わせ 形状合わせ |
| テクスチャスキャン | 不可 | 可能（オプション：カラー取得モジュールが必要） | ||
| 屋外での使用 | 不可（自然光の影響がある為） | |||
| 特殊なスキャン対象 | — | 表面状態により 対応が必要 |
ー | ー |
| 透明・反射するマテリアル、黒い被写体の場合は、スキャン前に粉末スプレーを行ってください | ||||
| 出力フォーマット | OBJ / PLY / STL / ASC / P3 / 3MF | |||
| 本体重量 | 1.13kg（ケーブルを含む重量） | |||
動作環境
| OS | Windows 7 64bit / Windows 8.1 64bit / Windows 10 64bit ※Windows 32bit およびMac OS には対応しておりません |
| インターフェース | USB3.0×2ポート スキャナー…1 ポート / ターンテーブル…1 ポート |
| グラフィックカード | NVIDIA GeForce GTX770 以上 グラフィックメモリ 4GB 以上 ※Quadro 系のカードをご利用の場合は、ご相談ください。 |
| CPU | Core I7 以上のプロセッサー |
| メモリ | 16GB以上 |
